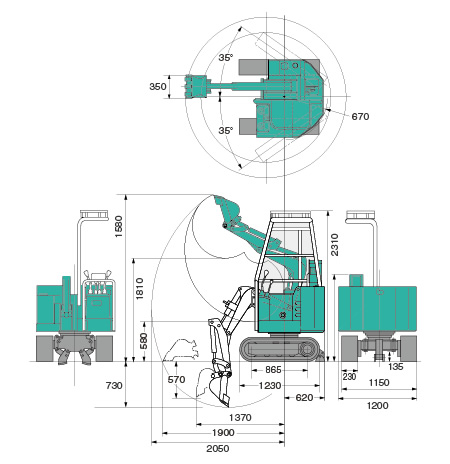

  • 寸法図
  • 外観

  • TM20

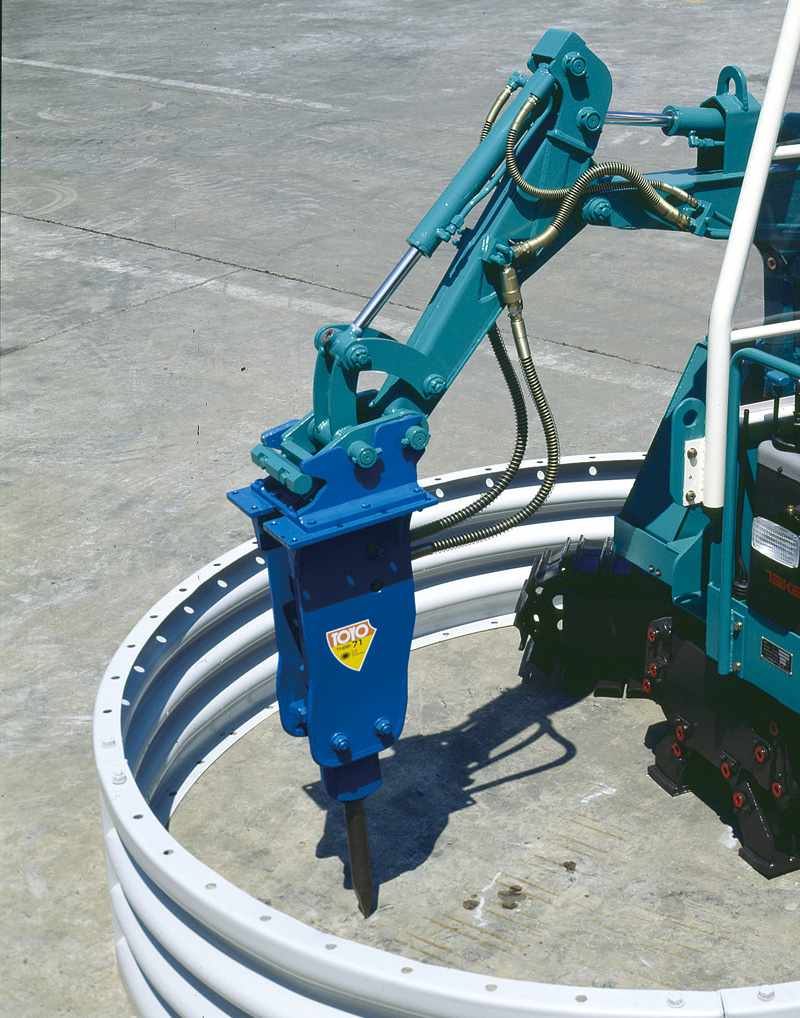

    • バケットとブレーカのクイックチェンジ

      バケットとブレーカの交換は、ボトル2本で簡単にできます。
      （ブレーカはオプション）ブレーカ配管標準装備。
      ◎TM15:0.06㎡クラス（THBB71）搭載可
      ◎TM20:0.06㎡クラス（THBB71）搭載可
      ◎TM25:0.10㎡クラス（THBB101）搭載可

      close

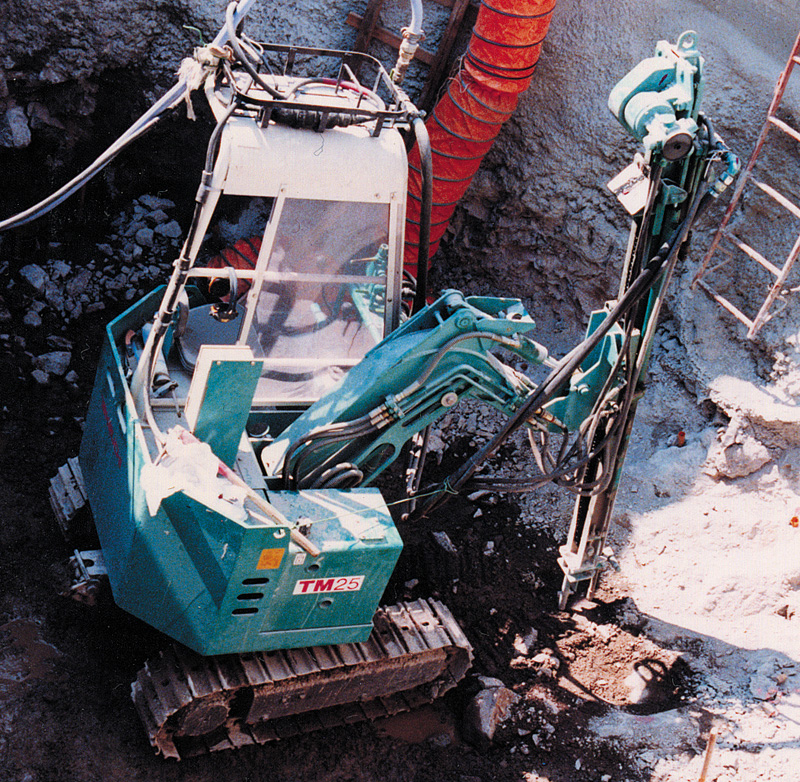

    • 削孔機で効率アップ！

      ダイナマイト用の穴あけや、ライナープレート固定用の斜坑穴、または最終拡底への坑打用穴あけに威力を発揮します。（オプション）

      close
    • カニ歩きを彷彿させる70°開脚のアイデア！

      ライナープレートに添って廻り込みながら掘るために、クローラーフレームを70°開脚するアイデアが生まれました。ラセン状に掘削することで、作業場や安全性が格段にアップします。200～300mm位づつ浅く広く掘削してください。
      ※不開脚機の段取り替え掘削では、作業性と安全性に不満と不安が残ります。

      close

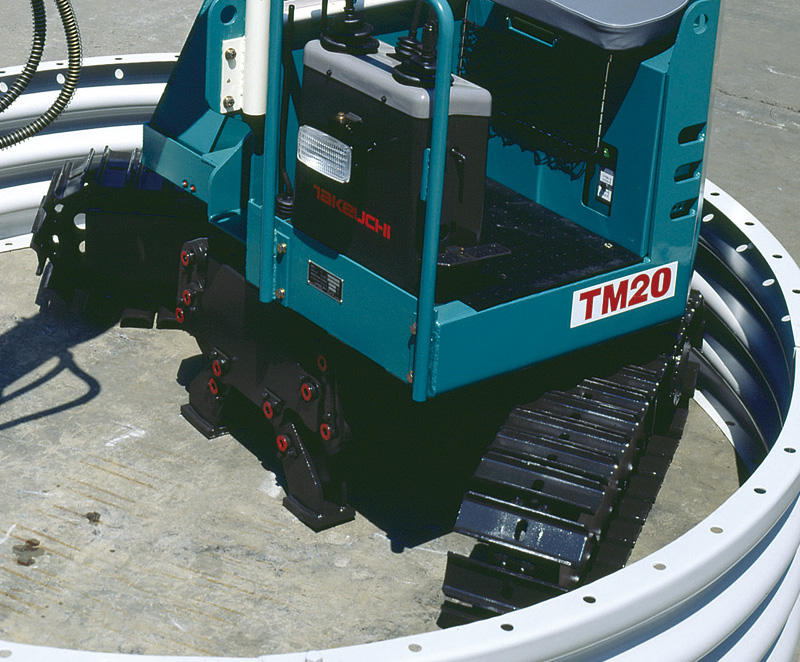

    • クローラフレームの開脚

      このようにクローラフレームが70°まで自在に開脚し、アウトリガで安定させます。これにより、ラセン状に移動でき自由に掘削ができます。

      close
    • 角堀が可能！（他社機には無い特殊能力）

      TM15・20・25では、バケットの反射角が大きいため、ライナープレート下の角堀りができます。他社機には無い特殊能力です。最大限に能力を発揮させてください。

      close

    直径2,500mmの竪穴で効率のよい作業を可能にする70度開脚のクローラフレーム。あらゆる部分にTAKEUCHIの独自技術を盛り込み、圧倒的な掘り能力を発揮します。

    カタログPDFダウンロードお問い合わせ

  • TM20

    重量
    機械質量　kg 1,425
    バケット
    バケット容量　 0.021
    m³
    バケット　幅　mm 350
    電動モータ
    名称／形式 全閉外扇屋外形モータ
    出力　kW 7.5
    使用電圧　V 200/200/220
    回転数　min-1 1,445/50
    1,730/60
    1,745/60
    寸法
    全長（輸送時）mm 1,850
    全幅（輸送時）mm 1,200
    全高（輸送時）mm 2,310
    後端旋回半径　mm 670
    最低地上高　mm 135
    性能
    最大掘削深さmm 730
    最大垂直掘深さmm 570
    最大ダンプ高さmm 1,580
    最大掘削高さmm 2,560
    最大掘削半径mm 2,050
    最大床面掘削半径mm 1,900
    最小旋回半径mm 690（前方）
    670（後方）
